三坐標檢測機是一款高精密測量儀器，很多人可能不知道三坐標測量儀器的結構都有哪些，今天途準小編為大家整理一些關于三坐標測量機的一些構造，我們常看到的比較普遍的三坐標的結構形式有主題橋式、固定橋式、懸壁式、立式、水準臂式和雙水準臂式六種。

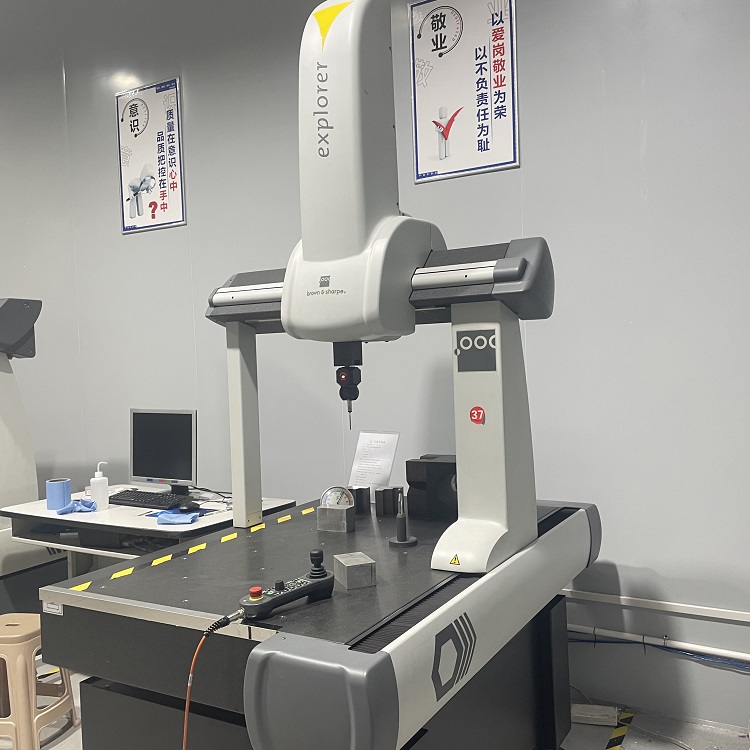

一、橋式三坐標

為*常見的三坐標的構造，Z軸為主軸軸承在豎直方位挪動，廂形架引導主軸軸承沿水準梁在X方位挪動，此水準梁豎直Y軸且被兩支撐支撐點于兩邊，梁與支撐產生“電纜橋架”，電纜橋架順著2個在水準表面互相豎直的X和Y軸的導槽并順著這一兩方位挪動。由于梁的兩邊被支撐支撐點，因此可獲得*少的撓度值，且比懸壁式有較*的精密度。

二、固定橋式

固定橋式，Z軸為主軸軸承在豎直方位挪動，廂形架引導主軸軸承順著豎直Z軸的水準承重梁上做上下挪動。電纜橋架(支撐)被固定在設備本身上，測量臺順著水準平面圖的滑軌作Y軸方位的挪動。每軸均由電機來推動，可保證部位精密度，此型號不宜手動式實際操作。

三、懸壁式

懸壁式，Z軸為主軸軸承在豎直方位挪動，廂形架引導主軸軸承順著豎軸的水準固支梁在X軸方位挪動，固支梁順著在平面的導槽在Y軸方位挪動。此型為三邊對外開放，*容易裝拆產品工件，且產品工件能夠外伸櫥柜臺面就可以容下很大產品工件，但因懸壁會導致精密度不*。此型初期很風靡，如今已不廣泛。

四、立式

立式，Z軸為主軸軸承在豎直方位挪動，支撐上附帶軸導槽，支撐被固定在測星儀本身上。三坐標測量時，測量臺在水準表面順著XY軸方位作挪動五、水準臂式

水準臂式，此型測星臺固定，廂形架支撐點水準臂順著豎直的支撐在豎直(軸)的方位挪動，XY軸均順著分別的導槽挪動，適用大中型產品工件的測星。六、雙水準臂式

此種類構造與水準臂式同樣，僅僅測臂有兩個，適用容積和測量范疇較為大的產品工件。

以上就是三坐標檢測儀的一些結構構造，昆山途準檢測技術有限公司是一家從事三坐標測量儀買賣公司，主營業務三坐標售賣 三次元尺寸檢測 PC-DMIS軟件編程培訓,三次元維修校準搬遷等服務！
